| 智能除濕器系列 |

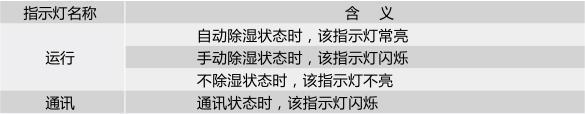

七、 指示燈功能
八、操作說明
◆ 顯示說明：
● 溫度測量顯示界面說明
如圖所示：
當前環境溫度為28.0℃，當前濕度為68.8%RH |
 |
◆ 顯示說明：
● 密碼使用說明
用戶要設置參數首先要輸入?yún)?shù)設置密碼，密碼輸入正確后才可以進行參數設置（系統密碼
1116），否則將返回測量數據顯示區。
● 功能設置說明
按下【設置】鍵后輸入設置密碼（1116）并按【確認】鍵確認后，系統進入01屏參數設置
窗口（除濕濕度啟動值窗口），第一行濕度上限值設置，當環境濕度超過濕度上限值時，啟動自
動除濕功能；出廠默認為95%，第二行為顯示屏序號；
退出01屏參數設置界面后就進入到02屏參數設置窗口（除濕溫度關閉值窗口），第一行為
濕度下限設置，當環境濕度低于濕度下限值時，關閉自動除濕功能；出廠默認為85%，第二行為
顯示屏序號；
退出02屏參數設置界面后就進入到03屏參數設置窗口（通訊波特率窗口），第一行通訊速率設置（1200bps、2400bps、4800bps、9600bps可設），第二行為顯示屏序號；
退出03屏參數設置界面后就進入到04屏參數設置窗口（通訊地址窗口），第一行通訊地址設置，可設范圍為01~247，第二行為顯示屏序號；
每次設置參數完成后，用戶再按【確認】鍵確認本次設置有效，系統將把本次設置保存起來。
產品外形及安裝說明
1、外形尺寸如下圖

ZGCS602
2、裝置安裝說明
| A、采用卡軌式安裝時，儀表背板上配有 35mm 卡軌安裝座。將卡
軌安裝座的卡簧推到安裝位置將
裝置裝入卡軌，撥動卡簧回位到
默認位置，調整儀表到合適的位
置并固定完成裝置的機械安裝。 |
|
 |

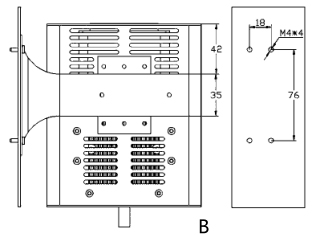

| B、配合我公司的專用安裝支架，可以實現裝
置的縱向安裝節省柜體的寶貴空間。要實現縱
向安裝要在柜板上相應位置，預留四個 M4 螺紋孔固定好我公司的專用安裝座，在安裝座上
預先安裝了 35mm 導軌從而實現儀表的縱向
安裝。 |
|
 |
| C、本裝置不論是卡軌安裝或者是縱向安裝，
都要考慮裝置的空氣對流和熱交換，本裝置從
背面和底部吸入空氣從正面排出進行熱交換。
所以在安裝本裝置時要考慮裝置和障礙物的距
離，正面離障礙物保證在 100mm 以上底部和
背部要大于 70mm。但對于卡軌安裝時背部
的尺寸很難滿足，這時要加大底部和正面的距
離，在柜體位置允許的情況下優先選擇縱向安
裝的方式。 |
|
 |

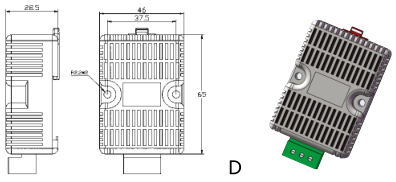

| D、溫濕度傳感器安裝，傳感器可以使用卡軌安裝和螺
絲固定兩種安裝方式，為了客觀的反應柜內實際環境情
況，傳感器安裝應遠離風扇進出風口、發熱量大等對環
境影響大的器件或組件。 |
|
 |
|
|
| |
